| 材质: | 碳钢 | 连接形式: | 法兰 |
| 类型(通道位置): | 二通式 | 驱动方式: | 气动 |
| 流动方向: | 双向 | 用途: | 呼吸 |
| 适用介质: | 油品 | 压力环境: | 低压 |
| 介质温度（℃）: | 80 | 工作压差: | +980pa~-295pa |
| 产品别名: | 抽屉 | 适用范围: | 防冻阻火呼吸阀 |
产品主要用途:

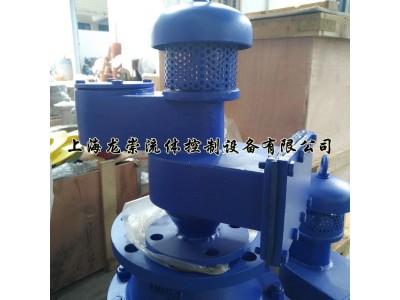

QZF-89全天侯防冻阻火呼吸阀采用抽屉防火结构，便于清洗及维护，是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。
产品主要特点：
QZF-89全天侯防冻阻火呼吸阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该呼吸阀具有防冻性能，适用于寒冷地区。
主要技术参数
|
操作压力： |
正压：353Pa36mmH2O, |
|
|
980Pa100mmH2O |
|
|
负压：295Pa30mmH2O
|
主要外形与法兰连接尺寸
|
公称通径DN (mm) |
H |
L |
D |
D1 |
n |
|
50 |
320 |
320 |
140 |
110 |
4×14 |
|
80 |
366 |
400 |
190 |
150 |
4×18 |
|
100 |
380 |
420 |
210 |
170 |
4×18 |
|
150 |
450 |
520 |
265 |
225 |
8×18 |
|
200 |
520 |
600 |
320 |
280 |
8×18 |
|
250 |
600 |
680 |
375 |
335 |
12×18 |
|
300 |
650 |
750 |
440 |
395 |
12×23 |
|
350 |
700 |
850 |
490 |
445 |
12×23 |
|
400 |
750 |
930 |
540 |
495 |
16×23 |
