| 材质: | 碳钢 | 连接形式: | 法兰 |
| 类型(通道位置): | 直角式 | 驱动方式: | 气动 |
| 流动方向: | 单向 | 用途: | 呼吸 |
| 适用介质: | 油品 | 压力环境: | 低压 |
| 介质温度（℃）: | 80 | 工作压差: | +980pa~-295pa |
| 产品别名: | 阻火呼出阀 | 适用范围: | 冶金、化工、石油、环保、轻工、设备等 |
产品概述：

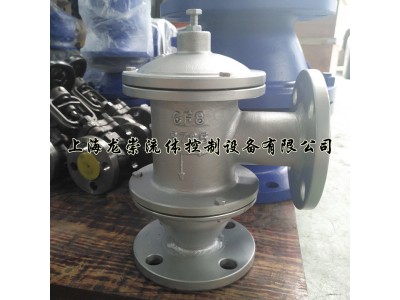

HXF7带单接管阻火呼出阀是安装在石油化工固定顶罐上的通气装置，起防止罐内超压或超真空使储罐遭受损坏，起阻止外界火焰传入，减少罐内液体挥发损耗作用。该阀只能呼入或吸入，适合于只呼不吸的工况环境，可以根据客户需要选择带阻火和不带阻火装置。
工作原理：
HXF7带单接管阻火呼出阀不同于普通呼吸阀，只能向外呼气，不能向内吸气，当系统内压力升高时，气体便经过呼吸阀向外放空，保证系统的压力恒定。单吸阀只能向内吸气，不能向外呼气，当系统内压力降低时，气体便经过呼吸阀向内吸入，保证系统的压力恒定。
操作压力和使用环境温度
呼出压力:A. +355pa B.+980pa C.+1750pa D.+4kpa E.+18kpa
吸入压力:A.-295pa B.-295pa C.-295pa D.-0.5kpa
(操作压力指标也可以由用户指定) 使用温度:-30℃～60℃
工作介质
汽油,煤油,柴油,芳烃,硫,空气等,或其他石油化工物料,阻火类别的选用“HGJ21-89”选行,选IIA级或IIB级由用户指定.
阻火器、呼吸阀代号说明
|
HX1 |
呼吸阀 |
HXF1 |
阻火呼吸阀 |
|
HX2 |
带双接管呼吸阀 |
HXF2 |
带双接管阻火呼吸阀 |
|
HX3 |
带吸人接管呼吸阀 |
HXF3 |
带吸入接管阻火呼吸阀 |
|
HX4 |
带呼出接管呼吸阀 |
HXF4 |
带呼出接管阻火呼吸阀 |
|
HX5 |
单呼阀 |
HXF5 |
阻火单呼阀 |
|
HX6 |
单吸阀 |
HXF6 |
带接管阻火呼出阀 |
|
HX7 |
带接管呼出阀 |
HXF7 |
带接管阻火呼出阀 |
|
HX8 |
带接管吸入阀 |
HXF8 |
带接管阻火吸入阀 |
