| 材质: | 碳钢 | 连接形式: | 法兰 |
| 类型(通道位置): | 二通式 | 驱动方式: | 水力控制 |
| 流动方向: | 单向 | 用途: | 消防 |
| 适用介质: | 水 | 压力环境: | 常压 |
| 介质温度（℃）: | 80 | 工作压差: | 0.3-0.6Mpa |
| 产品别名: | 泡沫发生器 | 适用范围: | 冶金、化工、石油、环保、轻工、设备等 |
概述
PC4/8/16/24空气泡沫产生器采用的类型和设置数量的多少，是根据油罐容量、储存油品的品种、油面的大小、以及泡沫种类，通过计算来确定的，但最少不得少于两个，而且还各有一根单独的消防管线来供应泡沫混合剂。
当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑灭油类火灾。一般有四种型号：PC-4，PC-8，PC-16，PC-24。

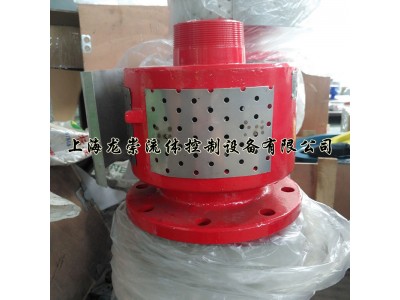

空气泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。 当泡沫混合液流过产生器喷嘴时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫，空气泡沫通过泡沫喷管和导板输入贮罐内，沿罐壁淌下，平稳地覆盖在燃烧液面上。 空气泡沫产生器以下部分组成：1、密封玻璃2、玻璃压圈3、喷咀4、滤网5、罩板6、壳体 7、泡沫喷管组8、壳体组9、导板组。
主要外形与连接尺寸：
|
型号规格
|
图号
|
重量
|
技术条件
|
|
PC4（25升）
|
GKP-25
|
16
|
1.工作压力5kg/cm2时，混合液为4升/秒泡沫发生量25升。 2.工作压力范围2-5kg/cm2。 3.玻璃片在1-2kg/cm2水压冲破。 |
|
PC8（50升）
|
GKP-50
|
22
|
1.工作压力5kg/cm2时，混合液为8升/秒泡沫发生量50升。 2.工作压力范围2-5kg/cm2。 3.玻璃片在1-2kg/cm2水压冲破。 |
|
PC16（100升）
|
GKP-100
|
32
|
1.工作压力5kg/cm2时，混合液为16升/秒泡沫发生量100升。 2.工作压力范围2-5kg/cm2。 3.玻璃片在1-2kg/cm2水压冲破。 |
|
PC24（150升）
|
GKP-150
|
40
|
1.工作压力5kg/cm2时，混合液为24升/秒泡沫发生量150升。 2.工作压力范围2-5kg/cm2。 3.玻璃片在1-2kg/cm2水压冲破。 |
|
型号规格
|
安装尺寸（mm）
|
|||||||
|
D
|
D1
|
D2
|
d1
|
L
|
H
|
n
|
d
|
|
|
25升
|
130
|
110
|
160
|
14
|
216
|
170
|
4
|
KG2"
|
|
50升
|
150
|
125
|
185
|
18
|
228
|
190
|
4
|
KG21/2"
|
|
100升
|
200
|
175
|
235
|
18
|
230
|
210
|
8
|
KG3"
|
|
150升
|
225
|
200
|
260
|
18
|
234
|
230
|
8
|
KG4"
|
