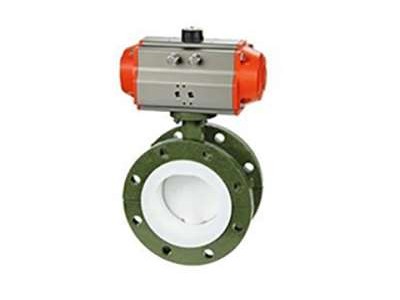

气动衬氟法兰蝶阀

【型号】：D641F

【通经】：0.6-1.6MPa

【压力】：DN50～DN2000

【温度】：≤120℃

【阀体材质】：球墨铸铁、铸钢、合金钢、不锈钢

【适用介质】：空气、水、污水、蒸气、煤气、油品等

产品介绍

气动衬氟法兰蝶阀产品介绍:

         气动衬氟法兰蝶阀是由衬氟法兰蝶阀配上气动执行器·气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间·



气动衬氟法兰蝶阀结构:

气动衬氟法兰蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

气动衬氟法兰蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时##的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。


气动衬氟法兰蝶阀的适用环境分析:

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。


气动衬氟法兰蝶阀工作原理:

气动衬氟法兰蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的,气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能，目前碟阀在低压大中口径管道上的使用越来越多。

产品特点

结构简单，体积小重量轻，造价低，气动衬氟法兰蝶阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动衬氟法兰蝶阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，碟阀密封材料衬四氟故密封性能良好
