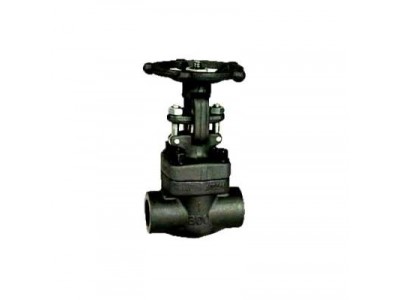

Z11Y/Z61Y手动锻钢闸阀

收藏产品价格: ￥0.10 不含税

手机
浏览

物流:

发货承诺:7天内发货

到付:不支持货到付款

品牌:

- +

立即购买加入购物车

商品详情

型号:		产品别名:
加工定制:	是	规格:
适用范围:

【型号】：Z11Y/Z61Y

【通径】：DN15-50

【压力】：1.6MPa -16MPa

【温度】：—29℃～425℃

【阀体材质】：A105、A182F22、A182F304(L)、A182F316(L)

【适用介质】：水、蒸汽、油品等

产品介绍

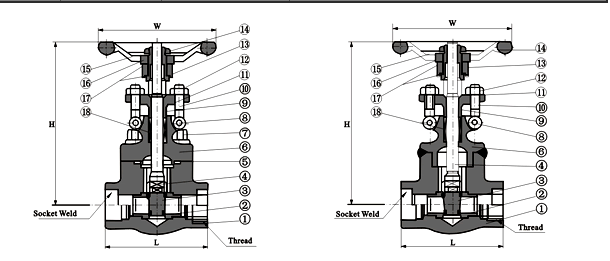

锻钢闸阀有三种阀盖设计形式。##种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖螺纹连接，内压自密封环密封。

【执行标准】

设计规范：JB/T 7746、API602

结构长度：JB/T 7746、工厂规范

承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1

试验与检验：JB/T 9092、API598

压力-温度：GB/T 9131、ANSI B16.34

产品标识：GB/T 12220、MSS SP25

供货规范：JB/T 7928

产品特点

锻钢闸阀适用于 Class150~2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质

技术参数

【性能规范】

试验项目	强度试验	密封试验	气密封试验	适用温度（℃）	适用介质
1.6	2.4	1.73	0.6	≤425	水、蒸汽、油品
2.5	3.8	2.75
4.0	6.0	4.4
6.4	9.6	7.04
10.0	15.0	11.0
16.0	24.0	17.6
800Lb	21.0	15.4		≤200	腐蚀性介质
