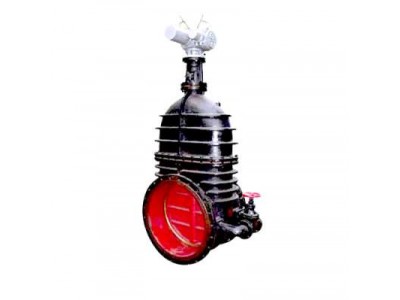

| 型号: | 产品别名: | Z945T铸铁电动暗杆楔式闸阀 | |
| 用途: | 适用行业: | ||
【型号】：Z945T-16
【通径】：DN100-600
【压力】：PN10-16
【温度】：≤100
【阀体材质】：灰铸铁
【适用介质】：水、蒸汽、油品
Z945T-10、Z945W-10 型铸铁电动暗杆楔式闸阀主要外形及结构尺寸（mm）:
| DN | L | D | D1 | D2 | b | H | L1 | L2 | z×Φd | D0 | 重量/kg |
| 100 | 230 | 215 | 180 | 155 | 22 | 680 | 170 | 291 | 8×Φ18 | 200 | 102 |
| 125 | 255 | 245 | 210 | 185 | 24 | 720 | 170 | 291 | 8×Φ18 | 200 | 110 |
| 150 | 280 | 280 | 240 | 210 | 24 | 775 | 170 | 308 | 8×Φ23 | 200 | 123 |
| 200 | 330 | 335 | 295 | 265 | 26 | 897 | 325 | 425 | 8×Φ23 | 200 | 210 |
| 250 | 380 | 390 | 350 | 320 | 28 | 992 | 325 | 425 | 12×Φ23 | 250 | 252 |
| 300 | 420 | 440 | 400 | 368 | 28 | 1080 | 325 | 460 | 12×Φ23 | 250 | 310 |
| 350 | 450 | 500 | 460 | 428 | 30 | 1161 | 325 | 460 | 16×Φ23 | 250 | 380 |
|
|
