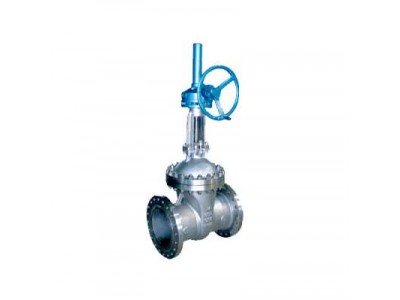

手动锥齿轮传动闸阀

收藏产品价格: ￥0.10 不含税

手机
浏览

物流:

发货承诺:7天内发货

到付:不支持货到付款

品牌:

- +

立即购买加入购物车

商品详情

型号:		产品别名:
加工定制:	是	规格:
适用范围:

【型号】：Z540H/Y/W-16C

【通径】：DN300-500

【压力】：PN16~PN160

【温度】：≤425

【阀体材质】：不锈钢，铸钢

【适用介质】：水、蒸汽、油品

产品介绍

锥齿轮传动楔式闸阀采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松。
Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀：锥齿轮驱动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为堆焊合金（Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R）、不锈钢（Z540W-16P~160P Z540W-16R~160R），公称压力 PN16~PN160，阀体材料为碳素钢（Z540H-16C~160 Z540Y-16C~160）、铬钼合金钢（Z540Y-16I~160I）、不锈钢（Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R）的闸阀。

技术参数

Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z540H-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16I-160	16~160	1.6~16.0	≤550	蒸汽、油品
Z540W16P-40P	16~40	1.6~4.0	≤150	弱腐蚀性介质
Z540Y-16P-160P	16~160	1.6~16.0	≤150	弱腐蚀性介质
Z540W-16R-40R	16~40	1.6~4.0	≤150	腐蚀性介质
Z540Y-16R-160R	16~160	1.6~16.0	≤150	腐蚀性介质
Z540Y-16PⅠ~40PⅠ	16~40	1.6~4.0	≤650	热烟气等
Z540Y-16PⅡ~0PⅡ	16~40	16~4.0	≤650	热烟气等
