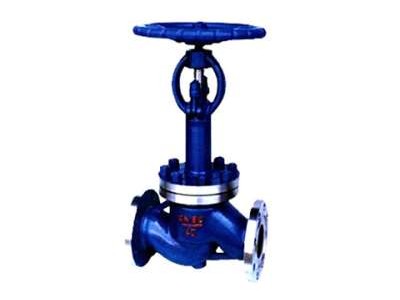

【型号】：DJ41
【通径】：DN10-200
【压力】：PN16-PN40
【温度】：-45~-196℃
【阀体材质】：低温碳素钢
【适用介质】：液化天然气、乙烯、丙烯等低温介质
产品介绍
一、DJ41Y低温截止阀有二种阀盖设计形式。##种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。
二、DJ41Y低温截止阀规格参数
压力等级：1.6Mpa~2.5Mpa
产品规格：DN15~300mm
产品材质：碳钢、不锈钢、高温钢
适用温度：-45℃~197 ℃
适用介质：乙烯、丙烯、液氮、液氢
三、DJ41Y低温截止阀技术要求
1、设计、制造及验收按JB/T 7749-95
2、主体材料：LCB、LF1、LF3、LC3、CF8、F304等
3、结构长度按GB/T 12221-1989标准
4、法兰连接尺寸按JB/T 79-1994标准
5、适用温度：-45～197°C
6、阀门的检验和试验按JB/T 9092-1999标准
四、DJ41Y低温截止阀零件材质
1、阀体、阀盖：不锈钢
2、阀杆： 1Cr18Ni9Ti
3、闸板、阀座密封面： 堆焊硬质合金
4、阀杆螺母： 铝青铜
5、垫片： 低温石棉、蜡浸石棉橡胶板
6、填料： 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉绳
7、手轮：球墨铸铁或可锻造铁
产品特点
DJ41Y、DJ41W 型 PN16~PN40 低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
技术参数
|
型号
|
DJ41Y-16
|
DJ41Y-16P
|
DJ41Y-25
|
DJ41Y-25P
|
DJ41Y-40
|
DJ41Y-40P
|
|
工作压力（MPa）
|
1.6
|
2.5
|
4.0
|
|
适用温度（℃）
|
-45
|
-101
|
-196
|
|
适用介质
|
液化天然气、乙烯、丙烯等低温介质
|
|
材料
|
阀体、阀盖
|
LCB
|
LC3
|
LCB
|
LC3
|
LCB
|
LC3
|
|
阀瓣、阀座
|
铬镍钢＋钴铬钨
|
|
阀杆
|
铬镍钢
|
