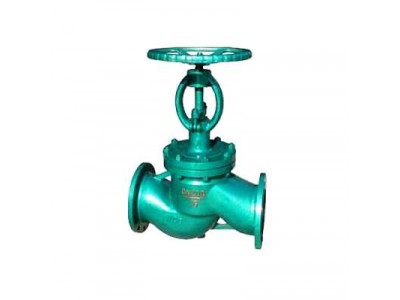

手动水封截止阀

收藏产品价格: ￥0.10 不含税

手机
浏览

物流:

发货承诺:7天内发货

到付:不支持货到付款

品牌:

- +

立即购买加入购物车

商品详情

型号:		产品别名:
加工定制:	是	规格:
适用范围:

【型号】：DS/J61H

【通径】：DN10-DN200

【压力】：PN2.5～6.4MPa

【温度】：0～450℃

【阀体材质】：WCB、A105

【适用介质】：水、油品、蒸汽和非腐蚀性气体

产品介绍

1、产品按国家标准GB12235设计制造，结构新颖，选材合理,造形美观。连接端有法兰和焊接，可根据用户不同要求配接
2、填料函设计成水密封结构，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证良好的气密性
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性
4、结构紧凑，操作灵活，检修方便，使用寿命长
5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行

产品特点

DS/J61H-25、DS/J61H-40、DS/J61H-63 型水封截止阀适用于公称压力PN2.5～6.4MPa工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质。

技术参数

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	D6	b	f	n	Z-φd	DO	H	质量(kg)
2．5	10	130	90	60	40		16	2		4-φ14	120	272	6
	15	130	95	65	45		16	2		4-φ14	120	272	6
	20	150	105	75	55		16	2		4-φ14	120	280	6
	25	160	115	85	65		16	2		4-φ14	160	332	10
	32	180	135	100	78		18	2		4-φ18	160	342	l1
	40	200	145	110	85		18	3		4-φ18	200	395	17
	50	230	160	125	100		20	3		4-φ18	240	43l	24

【执行标准】
设计与制造：JB/T3595
结构长度：GB/T15188.1
压力温度等级：GB/T3595
试验与检验：GB13927 JB/T9092
