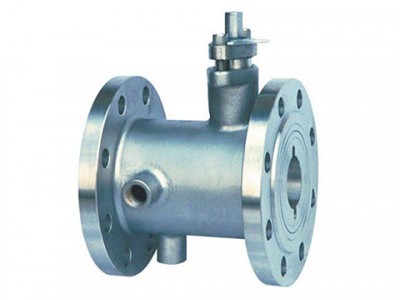

BQ41F保温夹套式球阀

【型号】：BQ41F

【通径】：DN15-200

【压力】：1.0-4.0MPA

【温度】：-196℃-650℃

【阀体材质】：灰铸铁、（铸钢）

【适用介质】：蒸汽或其它过热气体

产品特点

BQ41F保温夹套式球阀系列主要适用于石油、化工、制药、冶金、电力等各类系统中，以输送常温下会凝固的高粘度介质。其球阀的夹套焊接在阀门的两端密封面之间，阀门的侧面和底部设有夹套的标准连接口。由于增加了夹套，此种阀门的端部连接尺寸比同一规格的尺寸大一到两个规格。阀门的端部连接型式有法兰和对夹两种。夹套中可自由的通过蒸汽其他热保温介质，确保粘稠的介质顺畅的通过阀门。

技术参数

【产品特点】
1、保温夹套式球阀既能防止管路中粘稠的介质凝固，又能降低管路中低温介质的热量损失;
2、采用钢管焊接夹套比铸造的更加耐压、牢固和可靠;
3、由于阀门的通径与管道内径一致，介质呈直线流动，流阻小，最适用于易凝固、高粘性液体介质;
4、保温球阀阀体采用整体(一片式)结构，体积小，其重量比同类球阀的体积小、重量轻。
【执行标准】
设计规范： GB/T 12237 API 6D API 608 BS 5351
法兰连接： GB/T 9113 ASME B16.5
试验与检验：GB/T 13927 API 598 API 6D
【结构示意图】

图中数字解析：1表示阀体，2表示连接口，3表示夹套，4表示锁紧螺母，5表示O型圈，6表示密封圈，7表示球体，8表示阀杆，9表示垫片，10表示填料垫，11表示填料，12表示填料压盖，13表示螺钉，14表示定位片，15表示挡圈，16表示螺钉，17表示手柄。
