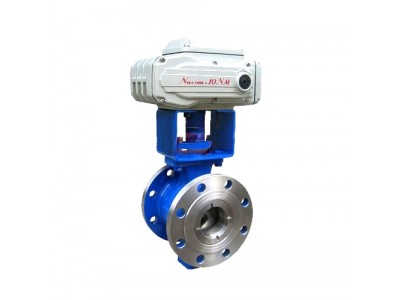

【型号】：QV47
【通径】：DN25～DN400
【压力】：1.6～6.4MPa
【温度】：-28～500℃
【阀体材质】：WCB、ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
【适用介质】：水蒸汽油品等
产品介绍
该系列阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的##控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
| 公称通径DN(mm) | 25～400 | |||
| 公称压力PN(MPa) | 1.6～6.4 | |||
| 公称压力Ps(MPa) | 强度试验 | 2.4～9.6 | ||
| 密封试验 | 1.76～7.0 | |||
| 材料代号 | C | P | R | |
|
主要
零件
|
阀体 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti |
| 球杆 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密封圈 | 聚四氟乙烯、不锈钢、硬质合金 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
|
适用
工况
|
适用介质 | 水,蒸汽,油品 | 硝酸类 | 醋酸类 |
| 适用温度 | -28～400℃ | -28～500℃ | ||
| 执行器 | 型 号 | CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构 | ||
| 连接形式 | 对夹式、法兰式，法兰按JB79-59标准 | |||
