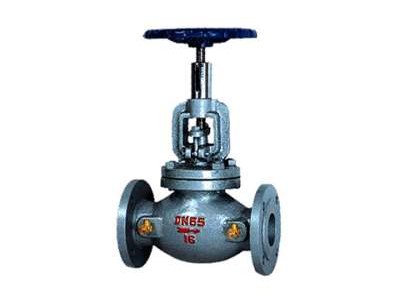

T40H型手动调节阀

【型号】：T40H-10

【通径】：DN250-500

【压力】：PN10-25

【温度】：≤ 200

【阀体材质】：灰铸铁、（铸钢）

【适用介质】：水、蒸汽

产品介绍

T40H-10、T40H-16、T40H-25 型手动调节阀：适用于工作压力 ≤1.6MPa、介质温度 ≤200℃（和 ≤2.5MPa、介质温度 ≤350℃）的蒸汽或热水管路上作为调节流量之用。按顺时针旋转手轮即可关闭手动调节阀，这时阀杆带动阀瓣下降，直使两锥形密封面接触达到严密将管路关闭为止。

产品特点

T40H-10、T40H-16、T40H-25 型手动调节阀：适用于工作压力 ≤1.6MPa、介质温度 ≤200℃（和 ≤2.5MPa、介质温度 ≤350℃）的蒸汽或热水管路上作为调节流量之用。按顺时针旋转手轮即可关闭手动调节阀，这时阀杆带动阀瓣下降，直使两锥形密封面接触达到严密将管路关闭为止。

产品特点：①改善供热供况：凡是采用手动调节阀的支线及热力点都可以按着设计工况进行流量调节，达到良好的温度工况，这种调节阀比闸阀、截止阀调节性能好，它具有近似直线调节性能。因此，各采暖建筑物的冷热不均现象得到有力改善。②节省能源：热力管网由于温度压力失调，造成某些分支流量过大，使一些建筑温度过高，用户不得不开窗户，达到节省能源的目的。③改善网管水力的工况：手动调节阀能按照额定流量进行控制，将网管超量运行的流量降低，使原来的水工况恶化程度得到一定的改善。

技术参数

T40H-10、T40H-16、T40H-25 型手动调节阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
T40H-10	10	1.0	≤200	水、蒸汽
T40H-16	16	1.6
T40H-25	25	2.5

T40H-10、T40H-16、T40H-25 型手动调节阀零部件材料

型号	材料
	阀体、阀盖、填料压盖、手轮	阀杆、阀瓣密封圈	指示盘、阀杆螺母、螺母套
T40H-10	灰铸铁、（铸钢）	不锈钢	黄铜
T40H-16
T40H-25

T40H-10 型手动调节阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	f	b	H	H1	D0	z×Φd	重量/kg
250	730	395	350	320	3	28	914	1074	500	12×Φ22	327
300	850	445	400	370	4	28	914	1074	500	12×Φ22	422
350	980	505	460	430	4	30	968	1168	500	16×Φ22	610
400	991	565	515	482	4	32	968	1168	500	16×Φ26	750
450	1092	615	565	532	4	32	1100	1350	680	20×Φ26	999
500	1194	670	620	585	4	34	1100	1350	680	20×Φ26	999
