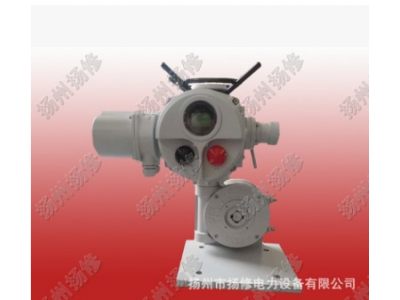

供应扬修电力DJW500-WK 5000NM拐臂式电动执行机构

DZW型多回转阀门电动装置具有防尘、防水、防腐性能。

1.1开关型和调节型电动装置的调整

1.2力矩控制机构、行程控制机构、开度指示机构的调整

打开电气箱盖，松开电器安装板上的固定螺钉（见图10），把电器安装板翻转90°，即可对力矩控制机构，行程控制机构，开度指示机构进行调整。调整方法见7.1、7.2、7.3。

1.3现场/远控操作

   开关型和调节型电动执行机构设有状态选择旋钮，为用户提供现场控制和远程控制两种方式。

现场控制：将状态旋钮拨到现场位置，显示面板上现场标志点亮。此时可通过面板打开、关闭操作旋钮控制执行机构动作；

远程控制：将状态旋钮拨到远程位置，显示面板上远程标志点亮。此时由远程开关或模拟信号控制执行机构动作；

1.4参数设定

1、旋钮操作说明

红色旋钮为方式钮，可在现场/停止/远方之间切换。黑色旋钮为操作钮，可在现场模式进行打开或关闭操作。现场旋钮操作时，短时间作用为点动模式，当操作钮有效作用时间超过3秒钟，显示屏右下角显示bc为自动进入现场保持模式，反向旋操作钮或将方式钮旋到停止即停止动作。

2、遥控器操作说明（遥控器为选配件，需要时请在订货时特殊说明）

Open--现场打开键

Close--现场关闭键

Stop--现场停止键

现场方式下，按“Open”键执行保持方式开阀，按“Close”键执行保持方式关阀，按“Stop”键停动。

3.阀位一键标定条件

1.确保电动执行器关闭方向为顺时针。

2.调整好限位开关和力矩开关的碰开位置。

3.调整好电位器或##值编码器的旋转区间。

4.阀位一键标定

现场位置，按住开位键或关位键约3秒钟对应灯点亮，此时释放按键进入一键标定状态。

执行器向关方向动作碰开限位开关，红灯和字母L闪两下输出反馈低端,然后执行器自动向开方向动作碰开限位开关，绿灯和字母H闪两下输出反馈高端,显示100%,标定完成自动退出。

注1：对应灯点亮时不释放按键则无法进入一键标定状态。

注2：LCD液晶上两个指示灯和按键对应的指示灯亮灭的状态相同。

5.死区设置（此功能只适用于调节型）

死区为自调整，无需设置，且精度更高无振荡。

 开关型：控制系统与电动执行机构集合于一体称为开关型电动执行机构，其电气部分主要由开关型模块、旋钮组件、开度表（或数显指示器）、接触器等组成，见图10。电气元件安装在一块可翻转的板上，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。旋钮装置上有两个旋钮，其中一个为状态旋钮（右边），另一个为操作旋钮（左边），依靠在电气罩壳上，突出箭头指示操作方式，操作旋钮顺时针旋至箭头处为开阀，逆时针为关阀；
