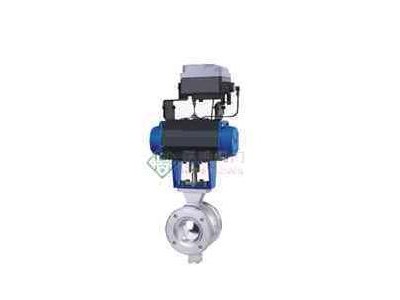

HPGV气动V形调节球阀
产品概述
气动V形调节球阀是一种直角回转式调节阀,它由GT等 气动活塞式执行机构(单、双作用)和V形球阀二部分组成。其密封形式主要有软密封和金属硬密封二种。由于气动V形调节球阀为直角回转式结构，当阀芯相对于阀座旋转时具有较强的剪切作用，因此尤其适用于带有纤维和微小颗粒介质的调节控制。被广泛用于石油、化工、电力、造纸、冶金等行业。
结构原理:
气动V形调节球阀由气动活塞式执行机构和V形球阀二部分组成,气动活塞式执行机构又分单作用和双作用二种。V形球阀密封形式为软密封和硬密封二种。
动作原理:
a.气动活塞式执行机构为双作用时：
由双作用定位器输出的气源信号压力分别输入执行机构活塞左、右二气室，由于输入活塞左、右二气室的气源压力不同，形成压差，推动活塞作直线运动。通过齿轮、齿条传动，将活塞的直线运动转换成执行机构主轴的旋转运动，直至左、右气室压力平衡，运动停止。在执行机构作旋转运动的同时带动阀杆、阀芯作旋转运动，以改变阀芯、阀座间的流通面积，达到调节目的。
b.气动活塞式执行机构为单作用时：
由单作用定位器输出的气信号压力输入到执行机构无弹簧一侧的气室中，气信号压力作用在活塞上形成的推力和弹簧力之间差值的作用下，气缸活塞作直线 运动，通过齿轮，齿条传动。直至气信号压力形成的推力与弹簧力平衡，运动停止。在执行机构主轴作旋转运动的同时带动阀杆、阀芯作旋转运动，从而改变阀芯、阀座之间的流通面积，达到调节目的。
特点
■ 由于V形球阀流路简单、流阻较小，因而流通能力较大。
■ V形球阀芯上具有近似等百分比流量特性的V形和具有近似线性流量特性的U形二种缺口形式，因而无须通过定位器调整，即能实现不同流量特性的流量控制。
■ 可调比可达到300：1，远大于直通单、双座调节阀。
■ 具有较高的密封等级，软密封结构的泄漏等级为GB/T4213VI级。硬功夫密封结构的泄漏等级为GB/T4213IV级。
■ 正、反作用方式变换较为方便，只需将阀芯初始位置旋转90℃，既能实现作用方式的转换。
■ 结构简单、维护方便。体积较小、易于安装。
阀体：
形 式：直通铸造阀体
公称通径：25~300mm
公称压力：PN1.6、2.5、4.0、6.4MPa
连接形式：对夹式（管道法兰）：JB79-59 法兰式：JB79-59
材 料：HT200、ZG25I、ZG1Cr18Ni9Ti、ZG0Cr18Ni12MoTi
填料：V型聚四氟乙烯，柔性石墨。
阀内组件：
阀芯型式：V型阀芯 流量特性：等百分比特性
材 料：ICr18Ni9Ti, oCr18Ni12Mo2Ti 阀座材料：四氟乙烯，特制PPL，金属阀座。
适用温度: 金属硬密封-20～425℃ 软密封 -20～150℃
可 调 比：350：1
执行机构
气缸型式：单缸式或双缸式 气缸工作压力：0.4~0.7MPa
气缸开关时间：双作用式1~5秒 气缸空气耗量：1~131h
电磁阀电源：220VAC，24VDC 行程：0~90°
环境温度：-20℃～90℃（特殊需要：-40~150） 性能：（带定位器）
基本误差：2% 回差：2% 死区：0.6%
泄漏量：软密封：GB/T4213 VI级 硬密封：GB/T4213 IV级
流量系数Kv
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 25 40 63 100 160 250 350 680 990 1600 2500 4000
允许压差△P 小于公称压力
外形尺寸 单位：mm
公称通径DN L L1 L2 H2 H1
双作用 单作用 双作用 单作用 双作用 单作用 双作用 单作用
25 102 203 290 100 137 486 529 8.4 15.2
32 102 203 290 100 137 492 535 9.5 16.3
40 114 203 290 100 137 347 540 9.5 16.3
50 124 203 290 100 137 497 555 10.5 17.5
65 143 203 290 100 137 522 565 13.3 19.3
85 165 216 368 120 172 570 638 16.8 31.9
100 194 216 368 120 172 580 648 19.1 34.1
125 213 368 368 172 172 610 658 35.1 35.8
150 229 368 450 172 224 573 780 45.2 71.3
200 243 368 450 172 224 723 800 73.4 96.3
250 297 450 583 224 272 860 907 163 175
300 338 450 662 224 272 915 962 219 241
安装使用注意事项
A.安装气动V形调节球阀时，应使介质的流向为流开方向。
B.气动V形调节球阀旁应设有旁通管路，以便在不影响生产的情况下对阀门进行检修和更换。
C.对气开，气关方式调整时，只需将执行机构拆下，然后将阀芯连同阀杆位置旋转90°，再将执行机构装上，即能实现作用方式的转换。
型号编制说明
HP G V 6 47 F 25 C XT
公司代号 执行机构 阀门代号 传动
方式 连接及
结构形式 密封面
材料 公称压力 阀体材质 特殊要求
厚浦阀门 G:GT双作用 Q:球阀 9:电动 47:法兰式 F：四氟乙稀 16：1.6MPa C：碳钢 B:气闭
GS:GT单作用 D:蝶阀 6:气动 77:对夹式 L:PPL 25：2.5MPa P：不锈钢 S:手轮
T:AT双作用 V:V形球阀 H：金属
硬密封 40：4.0MPa S：塑料 X:信号反馈
TS:AT单作用 Y:硬质合金 64：6.4MPa R:316/316L T:调节型
W:AW双作用 E:防爆型
WS:AW单作用 参照手动阀 K:快速型
订货须知
1.产品型号与名称 2.公称通径DN(mm)
3.公称压力 4.流量特性要求
5.阀体材质及阀内件材料 6.介质种类和温度范围
7.阀前后压力(压差) 8.密封形式
9.配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀
