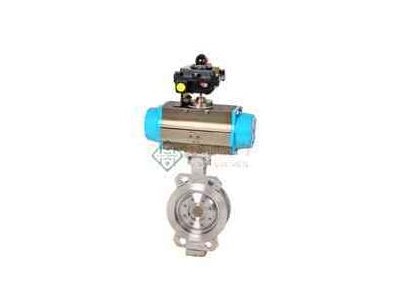

HPGD气动蝶阀(调节型/开关型)
产品概述：
气动蝶阀由蝶阀和GT等气动活塞式执行机构(单、双作用)组成,配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。采用智能控制与定位时，与电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开到全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。
技术参数：
公称通径：50~1000mm 公称压力：PN1.6MPa
连接形式：法兰式按JB78-59、JB79-59 填料:V型聚四氟乙烯,石棉编织，柔性石墨
材 料：WCB、HT200、ZG25I、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti、CF8、CF8M衬四氟乙烯
温度范围：常温-20℃~+200℃、中温+200℃～＋450℃ 阀芯型式：阀板
流量特性：直线性或等百分比持性 材 料：1 Cr18Ni9Ti、0Cr18Ni12Mo2Ti
阀座材料：聚四氟乙烯（PTFE），橡胶，金属阀座 阀杆材料：不锈钢，衬四氟乙烯
可调比：100：1 气缸形式：单缸式或双缸式
气缸工作压力：0.4~0.7MPa 气缸开关时间：双作用式1~5秒
气缸空气耗量：1~131L 电磁阀电源：220VAC，24VDC
气动蝶阀规格性能表
公称通径DN 50 65 80 100 15 10 200 250 300 350 400 450 500 600 700 800 900 1000
流量系数（Kv） 110 180 232 368 55 75 1240 2025 2712 3875 5038 6330 7755 11886 15375 19380 25695 31365
动作范围 0－901
允许压差ΔP 小于公称压力（1.6MPa）
泄漏量 按GB/T4213-92，kV值的10-4
基本误差 ±2.5% 带定位器
回差 2.5% 带定位器
死区 1% 带定位器
环境温度 -20℃~+90℃
