| 型号: |
|
材质: |
气动双座调节阀ZJHN |
| 连接形式: |
其他 |
加工定制: |
是 |
| 公称通径（mm）: |
|
适用介质: |
其他 |
| 形态: |
气动双座调节阀ZJHN |
压力环境: |
其他 |
| 标准: |
其他 |
流动方向: |
其他 |
| 驱动方式: |
其他 |
工作温度: |
其他 |
| 类型(通道位置): |
其他 |
零部件及配件: |
其他 |
| 密封形式: |
其他 |
产品名称: 气动双座调节阀
产品型号: ZJHN
产品厂商: 上海厚浦阀门有限公司
简单介绍
气动双座调节阀，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，广泛应用于石油、化工 、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质
气动双座调节阀的详细介绍

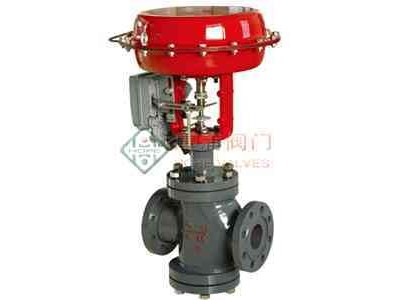

ZJHN气动双座调节阀
气动双座调节阀产品概述
气动薄膜双座调节阀，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，广泛应用于石油、化工、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质。
气动双座调节阀阀体
阀体形式：直通双座铸造球型阀
公称通径：25~300mm
公称压力：PN1.6、4.0、6.4MPa
连接形式：法兰式按JB78-59、JB79-59
材 料：HT200、ZG230―450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
气动双座调节阀上阀盖
常 温 型：-20℃~+200℃
散 热 型：-40℃~+450℃
压盖形式：螺栓压紧式
填 料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。
气动双座调节阀阀内组件
阀芯型式：双导向双座柱塞型阀芯
流量特性：线性特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
气动双座调节阀执行机构
型 式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0.1、0.04~0.20MPa
供气压力：0.14、0.16、0.28MPa
气源接头：M10×1 环境温度：-30~+70℃
气动双座调节阀阀作用型式：气关式或气开式
附 件：定位器，手轮机构 性 能：（带定位器）
泄 漏 量：小于额定流量系数Kv的0.5% 基本误差：±1.5%
回 差：1.5% 死 区：0.6%
始终点偏差：±1.5% 可调范围：30:1
气动双座调节阀流量系数Kv和行程、允许压差
