产品名称: 电动套筒调节阀
产品型号: ZDLM
产品厂商: 上海厚浦阀门有限公司
简单介绍
电动套筒调节阀，由套筒阀配用PS、3810、ZAZ、DKZ等系列电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）和单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低敏感性小、允许使用压差大、连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的工业自动控制系统中
电动套筒调节阀的详细介绍

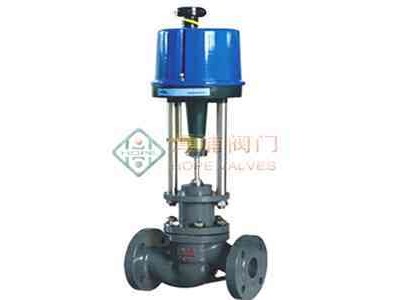

ZDLM电动套筒调节阀
应用范围
电动套筒调节阀，由套筒阀配用PS、3810、ZAZ、DKZ等系列电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）和单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低敏感性小、允许使用压差大、连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、轻工等行业的工业自动控制系统中。
技术参数
原理结构：直通套筒铸造阀
公称通径：25－300mm
公称压力：PM1.6、4.0、6.4MPa
连接形式：法兰JB78－59、JB79－59
阀体材料：HT200、ZG230―450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
常温型：-20℃－+200℃
散热型：-40℃－+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
阀芯形式：上导向单座套筒或双座套筒柱塞型阀芯
流量特性：等百分比特性、线性特性、快开特性
阀芯材料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
执行机构：
类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。防爆型选用3810系列
定货须知：
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质
6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
