| 型号: |
|
材质: |
气动单座调节阀 |
| 连接形式: |
气动单座调节阀 |
加工定制: |
是 |
| 公称通径（mm）: |
|
适用介质: |
其他 |
| 形态: |
气动单座调节阀 |
压力环境: |
其他 |
| 标准: |
其他 |
流动方向: |
其他 |
| 驱动方式: |
气动单座调节阀 |
工作温度: |
其他 |
| 类型(通道位置): |
其他 |
零部件及配件: |
其他 |
| 密封形式: |
其他 |

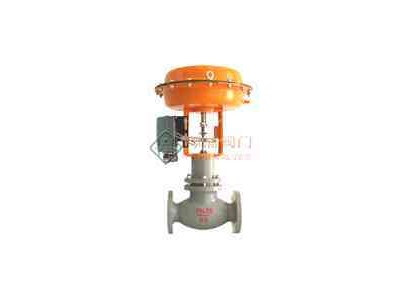

ZJHP/ZJHM气动单座调节阀
产品概述
气动单座调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。该套筒型与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。
阀体
阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6、4.0、6.4MPa
连接形式：法兰式按JB78-59、JB/T79.2-94凹式
材 料：HT200、ZG230―450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12M02Ti
上 阀 盖：常温型-20~+200℃
散热型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管
阀内组件
阀芯型式：上导单座(套筒)柱塞型阀芯
流量特性：直线特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
