HPZDLP型电子式电动单座调节阀
HPZDLP型电子式电动单座调节阀是由3610L/3810/PSL等系列电子式电动执行机构或智能型-体化执行机构和单座调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转。电子执行机构连线简单，调节机构阀芯采用顶导向，适用于对泄漏量要求严格，阀前后压差不大及有一定粘度和含有纤维状介质的场合。
HPZDLPⅡ型电子式电动低噪声单座调节阀是在HPZDLP型阀基础上，采用2级或多级降压，或添加低噪声件的变形或派生产品，详细结构见HPZXPⅡ篇中。何种情况采用多级降压或低噪声型由我公司技术部门计算确定。
HPZDLP型电子式电动单座调节阀与HPZAZP型电动单座调节阀的区别在于：HPZDLP型执行机构为电子式，而HPZAZP型为电动机械式，其内不含伺服机构。选型时需注意!

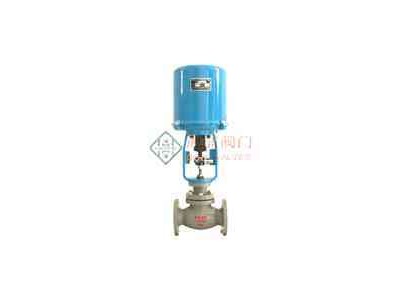

HPZDLP配3610L
1、阀体 2、阀座 3、阀芯 4、阀杆 5、阀盖 6、电子式电动执行机构
HPZDLP（散热型）配PSL HPZDLP配IEL
□主要技术参数
公称通径DN(mm) 20 25 32 40 50
阀座直径dn(mm) 10 12 15 20 10 12 15 20 25 32 32 40 32 40 50
额定流量
系数(KV) 直线 1.8 2.8 4.4 6.9 1.8 2.8 4.4 6.9 11 17.6 17.6 27.5 17.6 27.5 44
等百分比 1.6 2.5 4.0 6.3 1.6 2.5 4.0 6.3 10 16 16 25 16 25 40
阀行程(mm) 16 25
执行机构型号 361LSA-08/381LSA-08/PSL201 361LSA-20/381LSA-20/PSL202
公称通径DN(mm) 65 80 100 125 150 200 250
阀座直径dn(mm) 65 65 80 65 80 100 125 125 150 150 200 250
额定流量
系数(KV) 直线 69 69 110 69 110 176 275 275 440 440 690 1100
等百分比 63 63 100 63 100 160 250 250 400 400 630 900
额定行程L 40 60 100
常配执行
机构型号 361LSB-30
381LSB-30
PSL204 361LSB-50
381LSB-50
PSL208 361LSC-65
381LSC-65
PSL312 361LSC-99
381LSC-99
PSL314 361LSC-160
381LSC-160
PSL316/320
公称压力
(PN)/Class Mpa 1.6，2.5，4.0，6.4(6.3)/2.0，5.0，11.0
Bar 16，25，40，64(63)/20，50，110
Lb ANSI： Class150、 Class300、 Class600
固有流量特性 直线、等百分比
固有可调比（R） 50
信号 输入信号：4-20mA(输入1-5v的须指明)；反馈信号：4-20mA
允许泄露量 硬阀芯；Ⅳ级（10-4×Kv） 软阀芯：Ⅵ级 见GB/T4213-92
工作
温度
t（℃） 常温型 -20～200、-40～250、-60～250
散热型 代号：S -40～350、-60～350
高温型 代号：G 350～595（选用高温材料）
低温型 代号：D D0：-60～-100、D1：-100～-200、D2：-200～-250
调节切断型 代号：Q -40～150（阀芯夹增强PTFE）（特殊情况下采用）
1、工作温度划分是根据阀体材料的压力-温度等级(GB9131-94)、使用工况、阀门的密封件材料等综合因素来划分的，各国划分是有细微区别的，甚至各制造公司因使用的材料不一也会有区别的。
2、上述执行机构配置是根据常规配置来定的，具体配制要根据工艺参数，考虑到压差，选定合理、经济的执行机构。
3、所配电子式电动执行机构也可采用其它公司同类型的产品。
□主要零件材料
零件名称 材料
阀体、阀盖 WCB(ZG230-450) WCC(ZG270-500) WC6(ZG15CrMo)
CF8(304) CF8M(316) CF3(304L) CF3M(316L)
阀芯、阀座 304(0Cr18Ni9) 316(OCr17Nil2Mo2) 316L(00Cr17Nil4Mo2)
并堆焊司太莱合金 17-4PH(沉淀硬化型不锈钢)
填料 PTFE(聚四氟乙烯) R.TFE(增强聚四氟乙烯) Grafoil(柔性石墨)
密封垫片 XB350(石棉橡胶板)、PTFE、柔性石墨夹金属
膜盖 A3(Q235镀漆或喷塑) 304(特殊情况下采用)
波纹膜片 丁腈橡胶夹增涤纶织
弹簧 60Si2Mn 50CrVA
阀杆 304 316 316L 17-4PH
可根据工况选用其它材料
