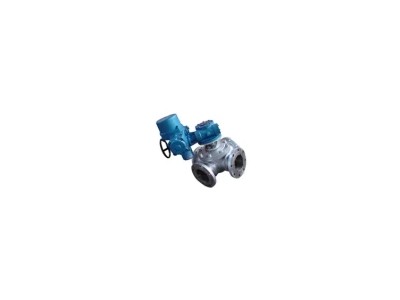

Q946F,电动四通球阀


电动四通球阀概述
   Q946F/H电动四通球阀是采用角行程电动执行器及四通球阀组成，在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食 品经营中；在水电、火电和核电的电力经营系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金经营系统中；电动四通球阀得 以广泛的应用，是一种与经营建设、国防建设和人民生活息息相关的重要机械产品。电动四通球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的 程序输送到各个指定点。
电动四通球阀技术参数
公称压力：PN1.0-32.0MPa。
公称通径：DN6～100、NPS 1/4～4。
连接方式：法兰、对焊、螺纹、承插焊等。
适用温度：-20℃～120℃。
驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动。
阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
电动四通球阀四通换向工作原理
电动四通球阀
电动四通球阀阀体参数

阀体形式公称通径公称压力法兰标准连接形式压盖型式密封填料设计和制造检验和试验
四通铸造阀体
DN50～600mm
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
JB/T79.2-1994、 ASME/ANSI B165
法兰式
压盖压紧式
V型聚四氟乙烯填料、柔性石墨填料等
GB/T12237-1989； APl608
GB/T13927-1992； APl 598
电动四通球阀制造标准
1 设计和制造：GB/T12237-1989； APl608。
2 检验和试验：GB/T13927-1992； APl 598。
3 法兰连接：JB/T79]一2-1994； ASME/ANSI B165。
