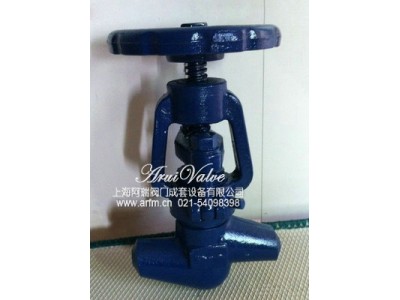

J61Y-P54100V电站截止阀

高温高压焊接电站截止阀制造验收技术标准

1、制造验收技术条件按JB/T3595或E101的规定。

2、阀门结构长度按ANSI B16.10或E101的规定。

3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。

阀体采用整体模锻，阀体、阀盖用螺纹连接，两端为焊接连接

密封面为平面或锥面密封,阀瓣采用等离子堆焊硬质合金

阀杆表面经抗腐蚀性氮化处理或化学镀镍处理

阀杆填料采用膨胀石墨加波型填料

采用撞击式手轮结构

公称通径：DN10,DN

操作方式：手轮、齿轮、电动

工作温度：V型≤540℃≤570℃，其余≤450℃

阀体材质：WCB、WC6、WC9、铬钼钒钢20CrMoV和15Cr1Mo1V等

适用介质：水、蒸汽、油品
