| 型号: | 结构形式: | 蝶阀 | |
| 加工定制: | 材质: | ||
| 连接形式: | 适用介质: | ||
| 压力环境: | 工作温度: | ||
| 标准: | 流动方向: | ||
| 驱动方式: | 零部件及配件: | ||
| 用途: | 类型(通道位置): | ||
| 口径: | 公称通径: | ||
| 安装尺寸: |

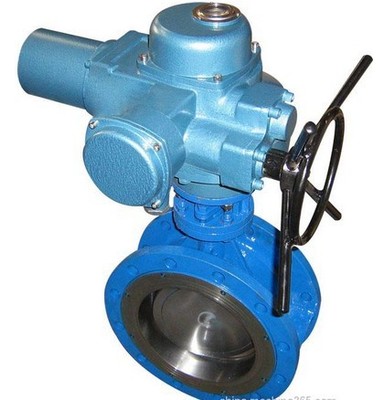

本产品适用于温度≤120℃，公称压力≤1.6MPa的食品、 医药、化工、石油、电力、冶金、城建、轻纺、造纸等流体管道上作调节流量和截流介质的作用。采用精小型电动执行器，质量可靠，重量轻，价格为同行业 电动执行器的1/3，是国家建设部自动化流体控制领域重点推荐产品。
二、D941X-10/16电动法兰软密封蝶阀技术参数和性能：
| SP系列电动执行机构技术参数 | 阀 体 参 数 | ||
| 电源 | AC110、 220、380V/DC24、220V | 公称通 径 | DN50～1200mm |
| 输出力矩 | 50N?M～2000N?M | 公称压力 | PN1.0、1.6MPa |
| 任选功能 | 开关 型、无源触点型、开度信号、智能型 | 阀轴材质 | 碳素钢、304/316/316L不锈钢 等 |
| 动作范围 | 0～90°±5° | 阀体材质 | 球墨铸铁、碳素钢、不锈钢等 |
| 动作时间 | 9秒/15秒/30秒/60秒 | 阀板材质 | 球墨铸铁、铸钢、不锈钢、 1.4529等 |
| 环境温度 | -30°～80° | 阀座密封 | EPDM、NBR、耐磨橡胶等 |
| 手动操作 | 附带手柄操作 | 结构形式 | 中线型、无销型 |
| 限 位 | 电气、机械二重限位 | 温度 | EPDM≤80℃；NBR≤70℃ |
| 防护等级 | IP-67(防爆外壳:ExdⅡ BT4 IP67可选) | 适用介质 | 水、空气、天然气等 |
| 输入信号 | 输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0 -10V | 特点 | 用途广、整体造价 低、流量大、流阻小 |
三、D941X- 10/16电动法兰软密封蝶阀外形尺寸：
|
公称
通径
DN(mm) |
尺 寸 (mm)
|
||||||
|
L
|
1.0MPa
|
1.6MPa
|
|||||
|
D
|
D2
|
Z-Φd
|
D
|
D2
|
Z-Φd
|
||
|
50
|
108
|
165
|
125
|
4 -18
|
165
|
125
|
4 -18
|
|
65
|
112
|
185
|
145
|
4 -18
|
185
|
145
|
4 -18
|
|
80
|
114
|
200
|
160
|
8 -18
|
200
|
160
|
8 -18
|
|
100
|
127
|
220
|
180
|
8 -18
|
220
|
180
|
8 -18
|
|
125
|
140
|
250
|
210
|
8 -18
|
250
|
210
|
8 -18
|
|
150
|
140
|
285
|
240
|
8 -22
|
285
|
240
|
8 -22
|
|
200
|
152
|
340
|
295
|
8 -22
|
340
|
295
|
12-22
|
|
250
|
165
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
|
300
|
178
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
|
350
|
190
|
505
|
460
|
16-22
|
520
|
470
|
16-26
|
|
400
|
216
|
565
|
515
|
16-26
|
580
|
525
|
16-30
|
|
450
|
222
|
615
|
565
|
20-26
|
640
|
585
|
20-30
|
|
500
|
229
|
670
|
620
|
20-26
|
710
|
650
|
20-33
|
|
600
|
267
|
780
|
725
|
20-30
|
840
|
770
|
20-36
|
|
700
|
292
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
|
800
|
318
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
