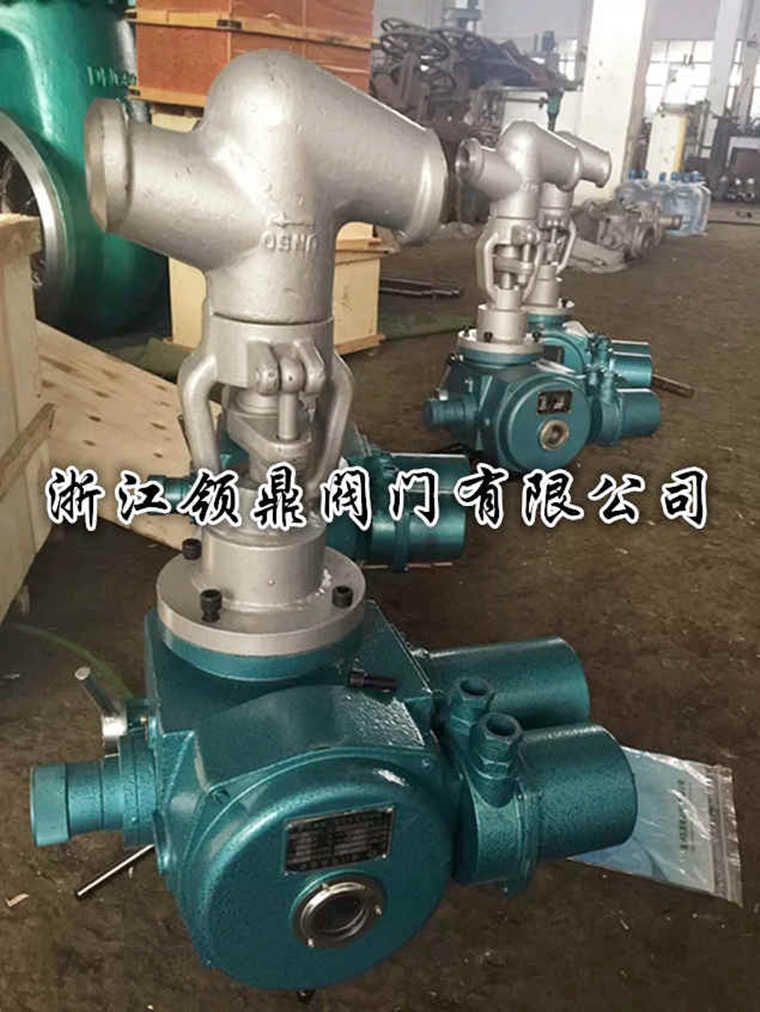

J961Y电动截止阀适用于石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
阀盖填料函深度合理，填料加缓蚀剂，密封可靠。
电动截止阀配有DZW系列阀门电动装置，具有壳体小，重量轻，功能全，外形美等特点，并可与程控电脑配套使用，也可按用户要求选配电动装置。
J961Y电动电站截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。
主要性能规范和使用范围 Chief property and scope of use
|
产品型号 |
公称压力 |
试验压力/MPa |
工作压力/MPa |
工作温度/℃ |
适用介质 |
|||
|
壳体强度 |
密封 |
P54 |
P55 |
P57 |
||||
|
J961(H/Y)-1OO |
10 |
15 |
11 |
/ |
/ |
/ |
≤450 |
水、蒸汽、油品 |
|
J961(H/Y)-200 |
20 |
30 |
22 |
/ |
/ |
/ |
||
|
J961(H/Y)-250 |
25 |
38 |
28 |
/ |
/ |
/ |
蒸汽 Steam |
|
|
J961(H/Y)-320 |
32 |
48 |
36 |
/ |
/ |
/ |
||
|
J961Y-P54/1OOV |
/ |
30 |
22 |
1O |
/ |
/ |
≤540 |
|
|
J961Y-P54/140V |
/ |
38 |
28 |
14 |
/ |
/ |
||
|
J961Y-P54/170V |
/ |
48 |
36 |
17 |
/ |
/ |
||
|
J961Y-P55/1OOV |
/ |
38 |
28 |
/ |
1O |
/ |
≤555 |
|
|
J961Y-P55/140V |
/ |
48 |
36 |
/ |
14 |
/ |
||
|
J961Y-P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
||
|
J961Y-P57/1OOV |
/ |
48 |
36 |
/ |
/ |
1O |
≤570 |
|
|
J961Y-P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
||
|
J961Y-P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
||
主要尺寸Main dimensions
|
公称通径 |
J961(H,Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V |
|||||
|
主要外形尺寸和连接尺寸/mm |
||||||
|
L |
D1 |
D2 |
D3 |
∝ |
H |
|
|
15 |
150 |
17 |
36 |
/ |
37.5o |
518 |
|
20 |
135 170 |
22 |
42 |
/ |
37.5o |
518 |
|
25 |
135 170 |
26 |
42 |
/ |
37.5o |
518 |
|
32 |
170 180 |
31 |
44 |
/ |
37.5o |
560 |
|
40 |
230 |
38 |
60 |
/ |
37.5o |
545 |
|
50(1) |
250 |
50 |
82 |
/ |
32o |
728 |
|
50(2) |
320 350 |
50 |
82 |
/ |
32o |
748 |
|
65 |
370 260 |
69 |
1OO |
11O |
32o |
829 |
|
80 |
400 430 470 |
84 |
108 |
130 |
32o |
898 |
|
100 |
455 560 |
107 |
144 |
165 |
32o |
913 |
|
注：DN50为两种结构 |
||||||
|
J961y-P55/100V、P55/140V、P55/170V J961y-P57/100V、P57/140V、P57/170V |
||||||
|
15 |
150 |
17 |
40 |
/ |
37.5o |
518 |
|
20 |
135 170 |
22 |
46 |
/ |
37.5o |
518 |
|
25 |
135 170 |
26 |
46 |
/ |
37.5o |
518 |
|
32 |
170 180 |
31 |
49 |
/ |
37.5o |
560 |
|
40 |
230 |
38 |
60 |
/ |
37.5o |
545 |
|
50(1) |
250 |
50 |
90 |
/ |
32o |
728 |
|
50(2) |
320 350 |
50 |
90 |
/ |
32o |
748 |
|
65 |
370 260 |
69 |
104 |
115 |
32o |
829 |
|
80 |
400 430 470 |
84 |
11O |
140 |
32o |
898 |
|
100 |
455 560 |
107 |
148 |
170 |
32o |
913 |
