型号: | 结构形式: | 蝶阀 | |
加工定制: | 材质: | ||
连接形式: | 适用介质: | ||
压力环境: | 工作温度: | ||
标准: | 流动方向: | ||
驱动方式: | 零部件及配件: | ||
用途: | 类型(通道位置): | ||
口径: | 公称通径: | ||
安装尺寸: |

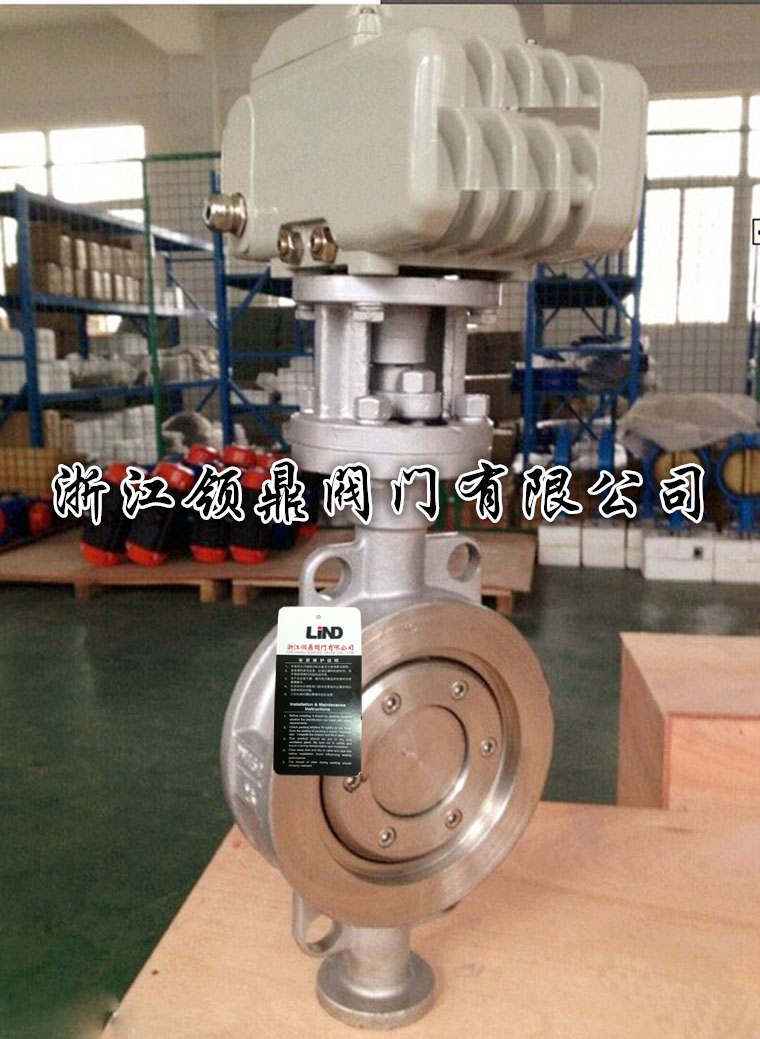

D973H电动对夹硬密封蝶阀结构形式可选用中线式、偏心式,密封结构可选用软密封、硬密封,压力范围PN0.1-2.5Mpa,公称通径为DN50-1200mm,材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛,同一种阀门在不同的场合与工况有不同的搭配。D973H电动对夹硬密封蝶阀采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能##的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的##装置。
电动蝶阀特点:
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;
2、本蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
3、本蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
6、耐高温、耐低温、耐腐蚀性。
电动蝶阀采用标准:
设计标准:GB/T12238-1989
法兰连接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
电动蝶阀执行机构特点:
1.功能强劲:智能型、调节型、开关式。
2.体积小巧:体积仅相当于同类产品的35%左右。
3.使用方便:采用单相电源,接线简单;采用##的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mADC/1-5VDC)实现阀门开度的智能控制和精确定位。 也可选用NA系列电子式角行程执行机构.
电动蝶阀主要技术参数:
公称通径
|
DN(mm)
|
50~1200
|
||||
公称压力
|
PN(MPa)
|
0.6
|
1
|
1.6
|
2.5
|
4
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
6
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
水、蒸气、油品、酸类腐蚀性等。
|
|||||
适用温度
|
碳钢 :-29℃~600℃ 不锈钢-40℃~600℃
|
电动蝶阀主要零件的材质:
零件名称
|
材料
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
蝶板
|
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
填料
|
柔性石墨
|
制造标准
|
JB/T 8527-97
|
法兰标准
|
GB9113-2000
|
结构长度标准
|
GB12221-89
|
检验标准
|
GB/T 13927-92
|
D973H电动对夹式金属硬密封蝶阀
公称 |
外形尺寸 |
连接尺寸 |
|||||||
L |
H |
D973H |
PN1.6MPa |
PN2.5MPa |
|||||
H3 |
A3 |
B3 |
D1 |
Z-d |
D1 |
Z-d |
|||
50 |
43 |
112 |
530 |
250 |
255 |
125 |
4-18 |
125 |
4-18 |
65 |
46 |
115 |
550 |
250 |
255 |
145 |
4-18 |
145 |
8-18 |
80 |
49 |
120 |
565 |
250 |
255 |
160 |
8-18 |
160 |
8-18 |
100 |
56 |
138 |
600 |
250 |
255 |
180 |
8-18 |
190 |
8-22 |
125 |
64 |
164 |
640 |
250 |
255 |
210 |
8-18 |
220 |
8-26 |
150 |
70 |
175 |
705 |
300 |
315 |
240 |
8-22 |
250 |
8-26 |
200 |
71 |
208 |
775 |
300 |
315 |
295 |
12-22 |
310 |
12-26 |
250 |
76 |
243 |
945 |
300 |
315 |
335 |
12-26 |
370 |
12-30 |
300 |
83 |
283 |
1070 |
300 |
315 |
410 |
12-26 |
430 |
16-30 |
350 |
92 |
310 |
1140 |
300 |
315 |
470 |
16-26 |
490 |
16-33 |
400 |
102 |
340 |
1210 |
300 |
315 |
525 |
16-30 |
550 |
16-36 |
450 |
114 |
380 |
1335 |
575 |
714 |
585 |
20-30 |
600 |
20-36 |
500 |
127 |
410 |
1415 |
575 |
714 |
650 |
20-33 |
660 |
20-36 |
600 |
154 |
470 |
1605 |
656 |
810 |
770 |
20-36 |
770 |
20-39 |
700 |
165 |
550 |
1844 |
656 |
810 |
840 |
24-36 |
875 |
24-42 |
800 |
190 |
640 |
2040 |
656 |
810 |
950 |
24-39 |
990 |
24-48 |
900 |
203 |
710 |
2255 |
785 |
863 |
1050 |
28-39 |
1090 |
28-48 |
1000 |
216 |
770 |
2380 |
785 |
863 |
1170 |
28-42 |
1210 |
28-56 |
1200 |
254 |
890 |
2640 |
785 |
863 |
1390 |
32-48 |
1420 |
32-56 |
公称 |
外形尺寸 |
连接尺寸 |
|||||
L |
H |
D973H |
PN4.OMPa |
||||
H3 |
A3 |
B3 |
D1 |
Z-d |
|||
50 |
43 |
112 |
530 |
250 |
255 |
125 |
4-18 |
65 |
46 |
115 |
550 |
250 |
255 |
145 |
8-18 |
80 |
49 |
120 |
565 |
250 |
255 |
160 |
8-18 |
100 |
56 |
138 |
600 |
250 |
255 |
190 |
8-22 |
125 |
64 |
164 |
640 |
250 |
255 |
220 |
8-26 |
150 |
70 |
175 |
705 |
300 |
315 |
250 |
8-26 |
200 |
71 |
208 |
775 |
300 |
315 |
320 |
12-30 |
250 |
76 |
243 |
945 |
300 |
315 |
385 |
12-33 |
300 |
83 |
283 |
1070 |
300 |
315 |
450 |
16-33 |
350 |
92 |
310 |
1140 |
300 |
315 |
510 |
16-36 |
400 |
102 |
340 |
1210 |
300 |
315 |
585 |
16-39 |
450 |
114 |
380 |
1335 |
575 |
714 |
610 |
20-39 |
500 |
127 |
410 |
1415 |
575 |
714 |
670 |
20-42 |
