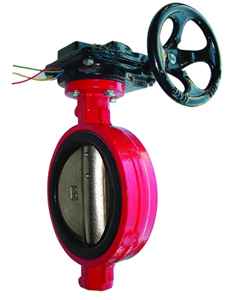

上海川沪阀门有限公司专业生产的XD371消防信号蝶阀其设计采用对夹信号蝶阀，轴端设置凸轮机构与开关信号接触，能有效提供阀门开启与关闭的信号，并能输出连接声光设施、提供声与光的信号，一般用于为消防设施配套所用。 |
 |
|
XD371消防信号蝶阀
|
| 公称通径 | DN（mm） | 50～200 | ||
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 适用介质 | 水、海水、油品等 | |||
| 适用温度 | ≤125℃ | |||
 |
|

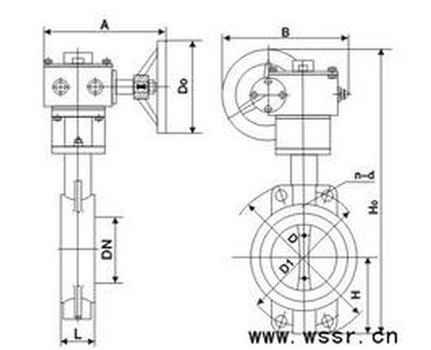

XD371消防信号蝶阀 外形尺寸图
|
| 公称通径 | 结构长度 (标准值) |
外形尺寸 (参考值) |
连接尺寸（标准值) | 参考重量 | |||||||
| 1.6MPa | |||||||||||
| 毫米 | 英寸 | L | H | H0 | A | B | D0 | D | D1 | n-d | |
| 50 | 2 | 43 | 102 | 362 | 200 | 200 | 160 | 165 | 125 | 4-14 | 15 |
| 65 | 21/2 | 46 | 112 | 382 | 200 | 200 | 160 | 185 | 145 | 4-14 | 17 |
| 80 | 3 | 49 | 120 | 400 | 200 | 200 | 160 | 200 | 160 | 8-18 | 19.5 |
| 100 | 4 | 56 | 137 | 434 | 200 | 200 | 160 | 220 | 180 | 8-18 | 23 |
| 125 | 5 | 64 | 162 | 480 | 200 | 200 | 160 | 250 | 210 | 8-18 | 28 |
| 150 | 6 | 70 | 174 | 550 | 280 | 280 | 240 | 285 | 240 | 8-22 | 48 |
| 200 | 8 | 71 | 207 | 615 | 280 | 280 | 240 | 340 | 295 | 12-22 | 53 |
| 250 | 10 | 76 | 242 | 694 | 280 | 280 | 240 | 405 | 355 | 12-26 | 94 |
| 300 | 12 | 83 | 284 | 829 | 420 | 520 | 350 | 460 | 410 | 12-26 | 124 |
