Q41F软密封球阀

收藏产品价格: ￥58.00 不含税

手机
浏览

物流:

发货承诺:协商发货时间

到付:不支持货到付款

品牌:川沪

- +

立即购买加入购物车

商品详情

型号:	材质:
连接形式:	结构形式:
公称通径（mm）:	适用介质:
压力环境:	工作温度:
标准:	流动方向:
驱动方式:	零部件及配件:
用途:	类型(通道位置):	球阀
作用对象:

一、Q41F软密封球阀产品概述

上海川沪阀门有限公司专业生产的Q41F软密封浮动球阀，具有如下特点：

1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。

二、Q41F软密封球阀产品型号和图片

Q41F软密封球阀

三、Q41F软密封球阀性能规范

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

四、Q41F软密封球阀主要零件材料

材料标准零件名称	材料牌号				序号	材料标准零件名称	材料牌号
	碳钢		不锈钢				碳钢		不锈钢
	GB	ASTM	GB	ASTM			GB	ASTM	GB	ASTM
阀体	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M	10	阀座密封圈	石墨
阀盖	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M	11	阀杆	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316 /F304L/F316L
双头螺柱	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M	12	止推轴承	金属夹PTFE
螺母	45	A194-2H	0Cr18Ni	A194-8M	13	阀杆填料	石墨
垫圈	金属夹石墨				14	填料压环	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316 /F304L/F316L
球体	2Cr13渗氮	A276-410渗氮	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti渗氮	F304/F316 /F304L/F316L 渗氮	15	填料压盖	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M
阀座	2Cr13渗氮	A276-410渗氮	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti渗氮	F304/F316 /F304L/F316L 渗氮	16	螺钉	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
阀座支承圈	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316 /F304L/F316L	17	定位板	2Cr13	A276-410	1Cr18Ni9Ti	304
阀座弹簧	17-7PH	17-7PH	17-7PH	17-7PH

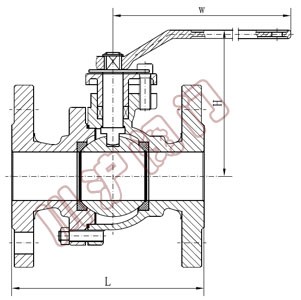

五、Q41F软密封球阀外形尺寸图

Q41F软密封球阀外形尺寸图

五、Q41F软密封球阀外形连接尺寸

PN1.6 MPa主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	105	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(㎏)	2.5	3	5	6	7	10	15	19	33	58	93	160

PN2.5 MPa主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	105	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(㎏)	2.5	3	5	6.5	9	12	20	25	44	75	105	200

PN4.0 MPa主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(㎏)	3	4	5	7	9	12	18	28	46	75	106	190

PN6.4 MPa主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(㎏)	6.5	7	8	12	14	18	28	40	65	98	140	250

PN10.0 MPa主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(㎏)	6.5	7	10	15	18	25	32	46	75
