Q41F 二片式浮动球球阀

产品采用标准

注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造。

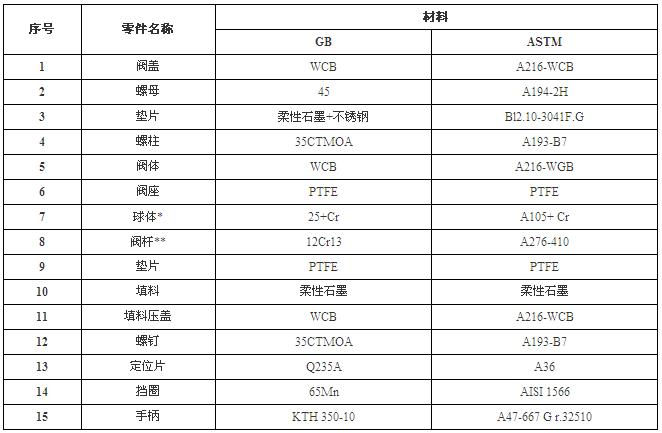

主要零件材料(软密封)

注：*抗硫型阀门该零件的材质为GB(12Crl8Ni9+Ni.P)、ASTM(Al82-304+Ni.P)
　　**抗硫型阀门该零件的材质为GB(l2Crl8Ni9)、ASTM(A276-321)
　　系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

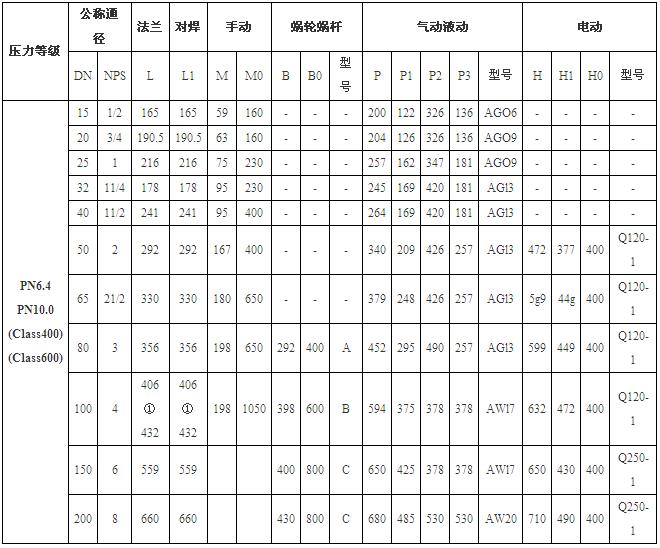

主要外形尺寸
型号：(K)Q3(6、7、8、9)4(6)1 F(Y、N、PPL)




注：缩径阀门结构长度、连接法兰按不缩径规格；阀门高度、驱动装置尺寸同缩小一个规格尺寸。

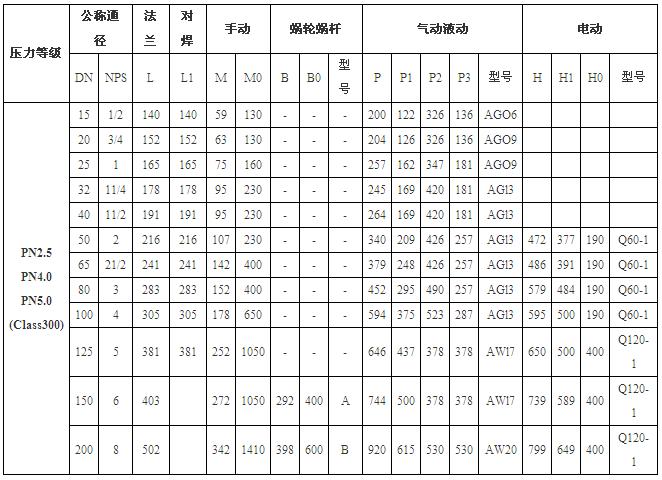

注：缩径阀门结构长度、连接法兰按不缩径规格：阀门高度、驱动装置尺寸同缩小一个规格尺寸。
　　① 406为PN6.4MPa、Class400尺寸：432为PNIO.OMPa,Class600尺寸。

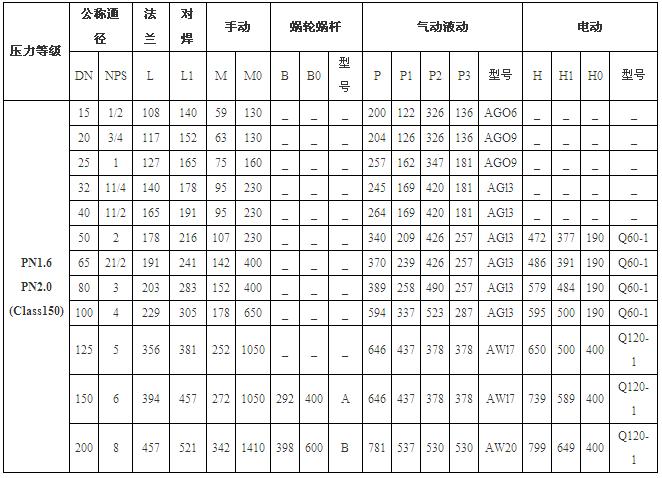

注：缩径阀门结构长度、连接法兰按不缩径规格；阀门高度、驱动装置尺寸同缩小一个规格尺寸。
　　① 406为PN6.4MPa、Class400尺寸；432为PNIO.OMPa、Class600尺寸。
