● 适于粉尘量非常大的漂浮、悬浮粉尘收集与治理；

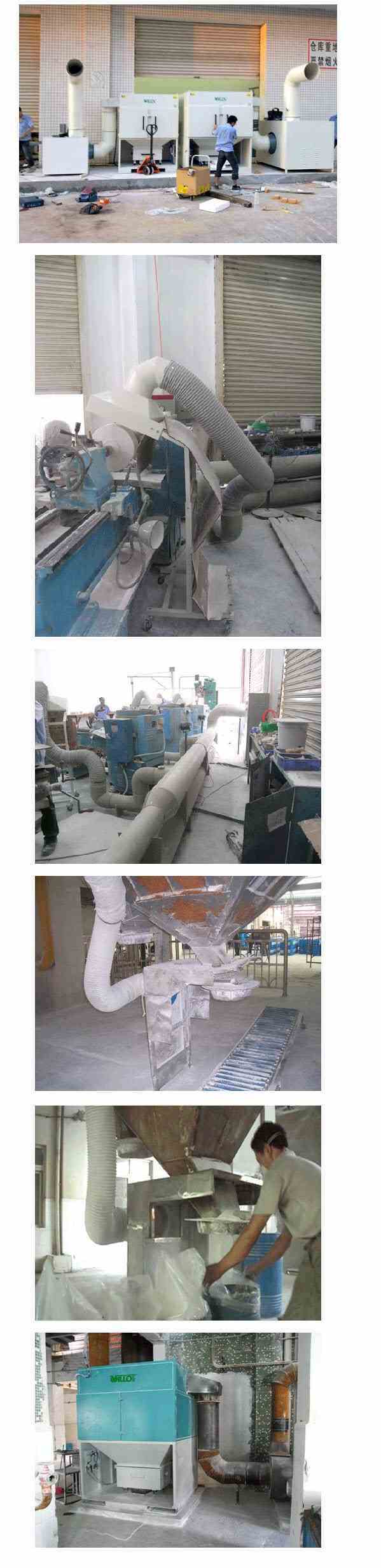

● 适于焊接、打磨、抛光、切割等多工位作业的大型中央集尘系统；
● 适于切削作业、袋装作业、研磨作业、喷砂作业、粉末投放作业、有机玻璃加工作业等；

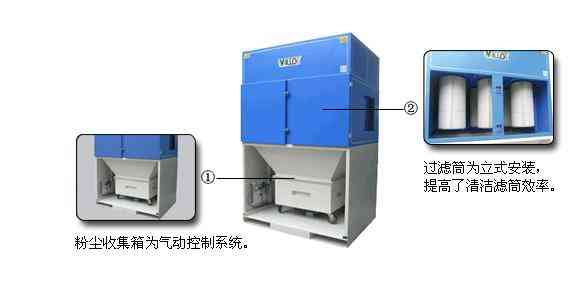

● 高效捕集

采用高效滤筒式过滤器，过滤面积大，可保持持久的超高吸尘效率，对于当量直径在3µm以上的颗粒过滤效率为99%以上，另外根据客户现场粉尘性质和粉尘量，可选择配置PTFE覆膜滤筒（对0.3µm以上的粉尘过滤效率99%以上）、防静电滤筒、阻燃滤筒、防油防水滤筒等，以保证机器优异的捕集效率，满足客户实际工况要求。

● 脉冲反吹

本产品配置先进的电磁阀控制气动脉冲反吹装置，用户可自由设置间隔一段时间进行自动清灰，相比机械式振尘清灰，清灰效率更高、更彻底，而且，还可以保护过滤器，延长滤筒的使用寿命。

● 品质保证

根据空气动力学和流体力学理论进行合理的结构设计，精益求精的钣金设计和加工工艺，品质优异的国内外知名品牌电机、电磁阀、相序保护器、继电器等电气元件，再加上高效、超高效滤筒式过滤器，铸就##的产品品质。

● 灵活配置

可根据客户粉尘性质和现场实际情况配置2通、3通、4通进气口，可同时进行多工位的吸尘，减少客户成本。也可以根据焊接、打磨、切割等工位要求配置万向吸气臂，吸气臂可360o旋转，通过拉动吸气罩上的手柄可灵活轻松的随操作者意愿达到目的地位置点及吸气角度，并在无外力作用下自行空中定位。此外，还可以根据客户现场的空间限制、安装方式限制等限制因素进行特殊定制。

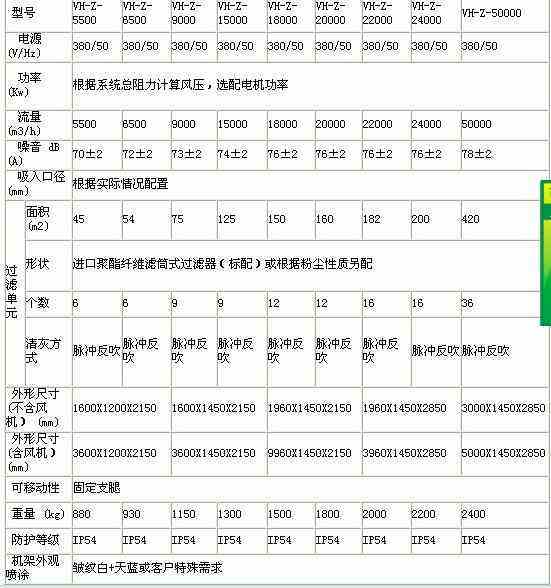

型号 VH-Z-5500 VH-Z-6500 VH-Z-9000 VH-Z-15000 VH-Z-18000 VH-Z-20000 VH-Z-22000 VH-Z-24000 VH-Z-50000
电源 (V/Hz) 380/50 380/50 380/50 380/50 380/50 380/50 380/50 380/50 380/50
功率 (Kw) 根据系统总阻力计算风压，选配电机功率
流量 (m3/h) 5500 6500 9000 15000 18000 20000 22000 24000 50000
噪音 dB(A) 70±2 72±2 73±2 74±2 76±2 76±2 76±2 76±2 78±2
吸入口径 (mm) 根据实际情况配置
过滤单元 面积 (m2) 45 54 75 125 150 160 182 200 420
形状 进口聚酯纤维滤筒式过滤器（标配）或根据粉尘性质另配
个数 6 6 9 9 12 12 16 16 36
清灰方式 脉冲反吹 脉冲反吹 脉冲反吹 脉冲反吹 脉冲反吹 脉冲反吹 脉冲反吹 脉冲反吹 脉冲反吹
外形尺寸(不含风机） (mm) 1600X1200X2150 1600X1450X2150 1960X1450X2150 1960X1450X2850 3000X1450X2850
外形尺寸(含风机） (mm) 3600X1200X2150 3600X1450X2150 9960X1450X2150 3960X1450X2850 5000X1450X2850
可移动性 固定支腿
重量 (kg) 880 930 11800 2000 2200 2400
防护等级 IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54
机架外观喷涂 皱纹白+天蓝或客户特殊需求














一、产品质量保证 (售后服务部：)

本公司所售设备，均享有整机免费保修壹年（人为损坏、不可抗力的因素及易损件除外），终身维护的保障。本公司产品质量保证期的起算时间为产品到达用户之日算起（以产品销售交接记录为准）。质保期内，如产品发生质量问题需维修或需更换产品零配件，由本公司到现场提供免费维修及更换配件的服务，用户无需支付我司维修及所需更换之零配件费用。质保期后，我公司对所售出之产品实行终身维护保证。

二、知识培训

1、公司专业技术人员按客户要求的时间准时到达现场，作设备的相关知识培训，内容包括：
（1） 产品介绍
（2） 设备的详细技术参数
（4） 设备的性能特点说明

2、操作说明
（1） 设备电源的要求
（2） 设备的运输要求
（3） 设备的安装调试
（4） 设备的操作步骤

3、设备实践操作示范
（1） 设备操作示范
（2） 学员实践操作
（3） 纠正学员操作过程
（4） 学员再次实践操作
**本步骤将让每位操作人员都能熟练掌握设备的操作技能 **

4、设备安全事项
（1） 设备对操作环境的要求
（2） 设备运输时的注意事项
（3） 设备安装时的注意事项
（4） 设备使用时的注意事项

5、设备维护保护
（1） 设备使用后的清洁工作
（2） 设备对贮存环境的要求
（3） 带电池设备的充电保养
（4） 设备的日常维护工作
（5） 设备的基础检修方法


三、全天候服务响应服务

本公司维修服务提供全天候服务响应服务，即本公司所出售之设备质保期内如出现故障，我公司在接到用户通知后，派出技术及维修人员到场予以处理，保证用户正常工作，至设备故障完全排除为止。

四、全天24小时服务咨询

本公司提供7×24小时服务热线，7×24小时电邮服务，由专业技术人员对用户的问题进行解答，确保解决用户之需要。

五、备配件供给充足

我公司特另设零配件库房，贮存了大量的设备常用配件、易损件、消耗品。
库房实行电脑化管理，根据客户所需配件的编号和名称，可以快速查出来此配件的价格、库存量。

六 设备技术支持

为提高技术人员的技术水平，我公司每年均指派高层管理人员、销售精英、技术工程师到欧美接受培训。培训内容包括：*新的国际咨讯、*全面的设备技术、*完善的维修服务等。生产厂家同时派遣代表及技术人员到我公司作全方位的培训。通过密切交流，使我公司的经营理念、管理方式、售后服务水平等多方面得到进一步的提升，特别是在配件供给、技术支持方面完全能够做到及时准确且优质完成客户所需各项服务。

七、产品质量跟踪回访服务

自本公司产品出售之日起,本公司对用户所购之产品实行定期产品质量跟踪回访服务，本公司派出技术及维修人员定期到现场为用户提供免费产品检修（包括设备检修、设备保养、机器内部清洁、添加润滑油），对用户日常使用中遇到问题提供解答，实时解决用户在设备使用过程遇到的问题，针对设备每个阶段可能出现的问题与用户进行沟通和交流，做到预防设备故障、及早发现设备问题及时排除，以确保用户设备的正常运行。
